TCP jest mieszaniną Wodorofosforanu wapnia i hydroksyapatytu (HA) – obu będących formami fosforanu wapnia. Zarówno regeneracja kości, jak i gojenie złamań mogą rozpoczynać się na fazach o niskiej zawartości wapnia (takich jak brushyt). Ponieważ brushyt jest łatwo rozpuszczalny, może on pełnić funkcję rezerwuaru jonów wapnia i fosforanowych, niezbędnych do narastania kości. Dodatkowo, jako że brushyt stanowi wczesny etap mineralny kości w postaci hydroksyapatytu, charakteryzuje się bardzo dobrą biokompatybilnością.

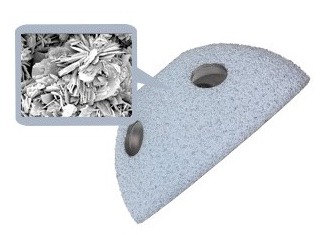

W postaci ziarnistej TCP może być stosowany jako wsparcie naturalnego procesu gojenia złamań. W formie powłoki sprzyja wzrostowi kości na powierzchni implantu i/lub wrastaniu kości w implant. Dzięki tym właściwościom cienka, bioaktywna warstwa TCP o grubości 20 µm ± 10 µm działa jako łącznik pomiędzy żywą tkanką kostną a powierzchnią implantu.
Powłoka ta pozostaje na implancie jedynie do momentu jego pełnej osteointegracji, czyli do uzyskania trwałego i stabilnego połączenia pomiędzy powierzchnią implantu a otaczającą tkanką kostną.
| Parametr | Wartość |
|---|---|
| Stosunek wapnia do fosforu (Ca/P) | 1,61 – 1,76 |
| Pierwiastek | Maksymalny limit [mg/kg] |
|---|---|
| Arsen (As) | 3,0 |
| Kadm (Cd) | 5,0 |
| Rtęć (Hg) | 5,0 |
| Ołów (Pb) | 30,0 |
| Metale ciężkie (łącznie) | 50,0 |
| Parametr | Wartość |
|---|---|
| Suma: | maks. 30% |
| – α-fosforan trójwapniowy | |
| – β-fosforan trójwapniowy | |
| – fosforan czterowapniowy | |
| Tlenek wapnia (CaO) | maks. 5% |
| Parametr | Wartość |
|---|---|
| Współczynnik krystaliczności | > 45% |
Grubość warstwy: 60–155 µm (w zależności od konstrukcji implantu)
Porowatość: 10–30% (w zależności od konstrukcji implantu)
Wytrzymałość adhezji: > 15 MPa
Chropowatość: 30–50 µm (w zależności od konstrukcji implantu)
Powłoka cpTi jest nanoszona na powierzchnie mocujące implantów w celu uzyskania chropowatej i porowatej struktury, która sprzyja narastaniu kości na implant oraz/lub wrastaniu kości w jego strukturę. Dzięki temu cpTi odpowiada za mechaniczne zakotwiczenie implantu w tkance kostnej.
Porowata warstwa cpTi jest nanoszona na implant metodą natrysku plazmowego. W tym procesie mieszanina gazu obojętnego (argonu) jest podgrzewana za pomocą łuku o wysokiej energii i ulega jonizacji, tworząc plazmę. Następnie plazma jest z dużą prędkością przepuszczana przez anodę w kształcie dyszy.
W momencie wydostawania się strumienia plazmy o bardzo wysokiej temperaturze do strumienia dodawane są cząstki proszku cpTi, które ulegają stopieniu, zanim zderzą się z powlekaną powierzchnią implantu. Zderzenia cząstek cpTi z podłożem im

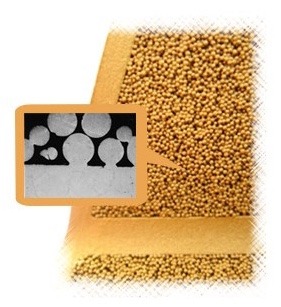

Ten rodzaj powłoki składa się z kulek ze stopu kobalt–chrom–molibden (CoCrMo) o średnicy około 300 µm. Warstwa tych kulek jest spiekana z powierzchniami mocującymi implant. Następnie na pierwszą warstwę spiekana jest druga warstwa, po czym nanoszona jest trzecia i ostatnia warstwa.
W ten sposób powstaje porowata struktura, która sprzyja osteointegracji, czyli wrastaniu tkanki kostnej w powierzchnię implantu.
Więcej informacji na temat materiału kulek CoCrMo można znaleźć pod następującym linkiem
(implavit®; CoCrMo zgodnie z ISO 5832-4):
https://www.implantcast.de/en/company/technology/materials/
